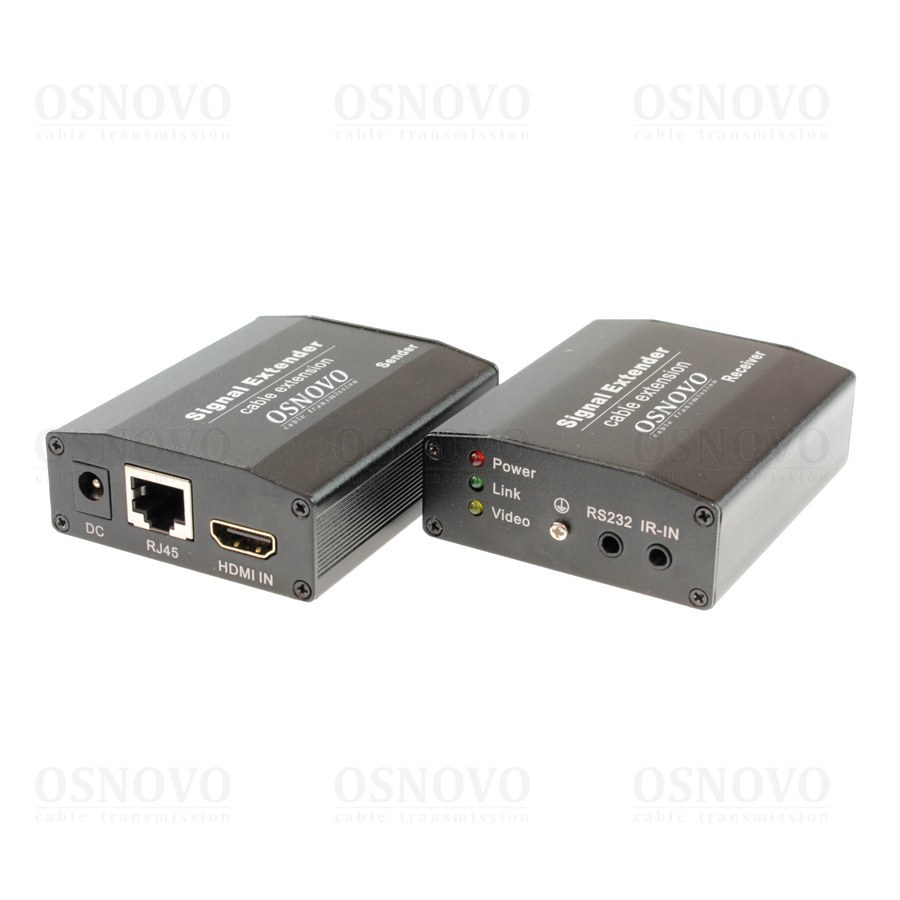

OSNOVO TLN-HiKMDA2+RLN-HiKMDA2

Комплект TLN-HiKMDA2+RLN-HiKMDA2 предназначен для передачи HDMI, 2хUSB (клавиатура+мышь), ИК управления, сигналов интерфейса RS-232 и аудио по сети Ethernet. Комплект состоит из передатчика TLN-HiKMDA2 и приемника RLN-HiKMDA2.

Расстояние передачи HDMI в режиме «точка-точка» – до 190м.

Предусмотрена возможность увеличения расстояния передачи с помощью Ethernet коммутаторов и удлинителей.

Максимальное разрешение HDMI – до 1080p (1920x1080, 60Гц, 36 бит, прогрессивная развертка). Поддержка HDMI 1.3 и HDCP 1.2.

Комплект поддерживает передачу аудиоканала по HDMI кабелю вместе с видеосигналом. Поддерживаемые форматы Audio –DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

В комплекте TLN-HiKMDA2+RLN-HiKMDA2 помимо стандартного подключения «точка-точка» реализована поддержка подключения в двух дополнительных режимах:

• «Точка-многоточка» – к одному передатчику TLN-HiKMDA2 возможно подключить несколько дополнительных приемников RLN-HiKMDA2 (для корректной работы требуется FE коммутатор (100 Мбит/с)). Количество дополнительных приемников зависит от пропускной способности сети и используемого сетевого оборудования).
• «Многоточка-многоточка» – к нескольким передатчикам (до 6 шт.) можно подключать несколько дополнительных приемников RLN-HiKMDA2 (для корректной работы требуется FE коммутатор (100 Мбит/с)). Количество дополнительных приемников зависит от пропускной способности сети и используемого сетевого оборудования).

Для работы в сети Ethernet в режиме подключения «точка?точка» передатчик и приемники используют MAC адреса и не требуют дополнительной настройки.

Для работы в режимах «точка-многоточка» и «многоточка?многоточка» настоятельно рекомендуется выделить отдельную физическую сеть или VLAN (виртуальную сеть) на коммутаторе.

В комплекте TLN-HiKMDA2+RLN-HiKMDA2 предусмотрена возможность передавать USB сигналы от клавиатуры и мыши (есть поддержка беспроводных USB устройств).

Дополнительно реализована поддержка передачи сигналов ИК управления, сигналов интерфейса RS-232 и аудиоканала (аналоговый сигнал), что может понадобиться для соединения с удаленным устройством-источником HDMI.

Комплект TLN-HiKMDA2+RLN-HiKMDA2 с успехом может быть использован в самых различных проектах, где требуется осуществить управление удаленными HDMI устройствами, получить изображение с них на большом расстоянии (например, видеорегистратором с HDMI выходом в системе видеонаблюдения и т.д.).

Особенности оборудования

• Расстояние передачи сигналов режиме «точка-точка» – до 190м;
• Расстояние передачи сигналов по сети Ethernet – неограниченно (с использованием сетевых FE коммутаторов или удлинителей 100 Мбит/с);
• Высокое качество изображения (используется видеокодек H.264(AVC));
• Максимальное разрешение HDMI – до (1920x1080, 60Гц, 36бит, прогрессивная развертка);
• Поддержка HDMI 1.3 с защитой HDCP 1.2;
• Поддержка передачи аудио: DTS/HD/Dolby trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;
• Поддержка передачи сигналов USB-клавиатуры, мыши (в том числе беспроводных устройств);
• Поддержка передачи ИК-управления, аудио, сигналов RS-232;
• Максимальное количество передатчиков TLN-HiKMDA2 в сети Ethernet (на базе FE коммутатора) – до 6 шт;
• Максимальное количество приемников RLN-HiKMDA2 в сети Ethernet (на базе управляемого коммутатора) – до 253 шт.

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 в режиме «точка-точка»

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 в режиме «точка-точка» через коммутатор

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 через коммутатор в режиме «точка-многоточка»

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 через коммутатор в режиме «многоточка-многоточка»
