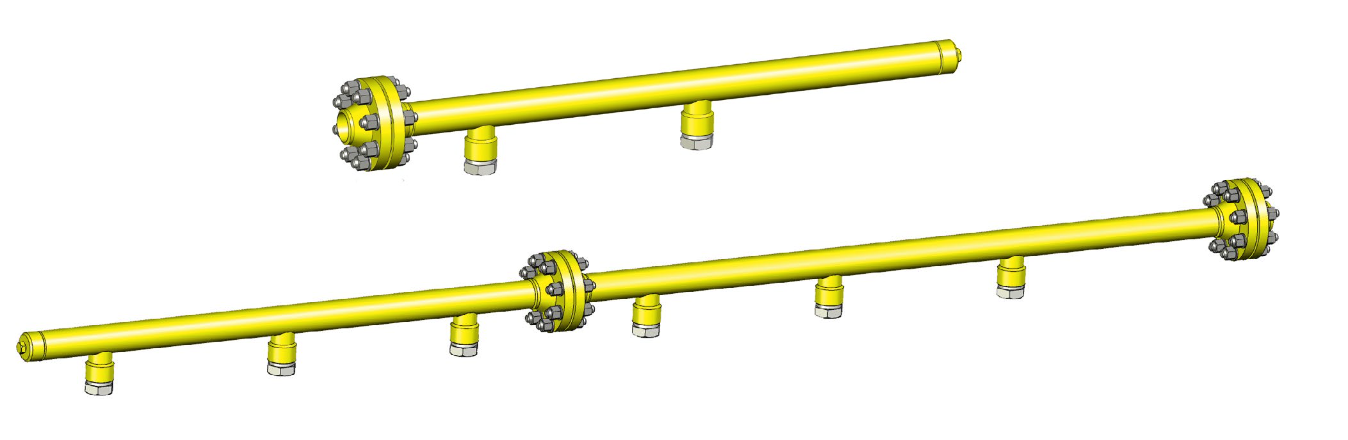

Коллектор гидравлический NVC К1-100-4 с муфтой под РВД (Л)

NVC К1-100-4 с муфтой под РВД (Л) Коллектор

Коллектор NVC предназначен для объединения нескольких модулей пожаротушения при подключении их к трубопроводу посредством фланцевого соединения. Коллектор применяется как в модульных, так и в централизованных установках газового пожаротушения. При необходимости подключения модулей через обратный клапан, следует применять коллекторы с маркировкой ОК.

Коллектор с маркировкой ОК имеет тип резьбы муфты – NPT 2 1/2 ̋, коллектор без соответствующей маркировки – К2 ̋. Рабочее давление коллектора – 6,4 МПа.

Обозначение при заказе:
Коллектор NVC К1-X1–X2–Х3.П/Л, где:
NVC К1 – наименование коллектора, принятое изготовителем (однорядный);
Х1 – диаметр номинальный коллектора, DN (от 50 до 150);
Х2 – количество подключаемых модулей, N, шт (от 2 до 10);
Х3 – подключение модулей через обратный клапан (ОК);

П – направление потока ГОТВ (расположение выходного фланца) – правое;
Л – направление потока ГОТВ (расположение выходного фланца) – левое.
