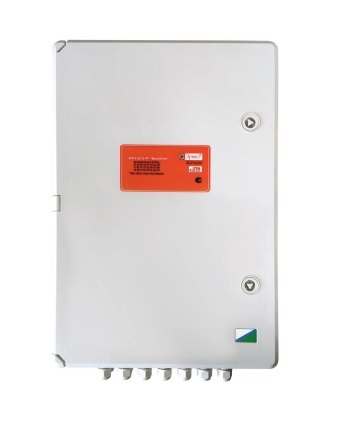

ИП 132-2-Р БО "Вьюна" Блок обработки сигналов

Извещатель пожарный тепловой линейный оптоволоконный ИП 132-2-Р Елань выпускается в упрощенном исполнении под торговой маркой ВЬЮНА и предназначен для обнаружения локального повышения температуры окружающей среды и передачи в шлейф пожарной сигнализации тревожного сигнала «Пожар» при превышении установленной температуры срабатывания и/или установленной скорости нагрева.

Извещатель Вьюна позволяет также определить расстояние до места изменения температуры.

Принцип действия извещателя Вьюна основан на использовании материалов, изменяющих оптическую проводимость в зависимости от температуры. Для определения места изменения температуры в оптоволоконном кабеле применяется полупроводниковый лазер. Изменение температуры меняет структуру и свойства оптоволокна. При взаимодействии излучения лазера с измененной структурой оптоволокна помимо прямого рассеяния света, появляется отраженный свет. Блок обработки измеряет скорость распространения и мощность как прямого, так и отраженного света и определяет место изменения температуры, ее величину и скорость изменения температуры (по ГОСТ Р 53325).

Извещатель Вьюна применяется для защиты отапливаемых и неотапливаемых помещений, в том числе большой площади, открытых объектов, в том числе линейно-протяженных, например: производственные цеха, складские комплексы торговые центры, стадионы, спортивные комплексы, театры концертные залы, коллекторы, кабель-каналы, тоннели, шахты, трубопроводы, объекты энергетики, транспорта, в том числе морские и речные суда, железнодорожный транспорт, в том числе метрополитен и другие объекты.

Извещатель Вьюна состоит из линейного чувствительного элемента (ЧЭ), блока обработки сигнала (БО) и блока релейного расширителя (БРР-внешний), – опция.

Блок обработки Вьюна позволяет использовать наиболее распространённые параметры обнаружения и требования к исполнению, что позволяет снизить его стоимость относительно базового варианта блока обработки.

В состав чувствительного элемента извещателя входят оптоволоконный кабель и оконечный элемент – терминатор. Чувствительный элемент прокладывается в контролируемой зоне в непосредственной близости к защищаемому оборудованию или на потолке и стенах защищаемого помещения, в любых труднодоступных местах. Чувствительный элемент может эксплуатироваться в условиях воздействия солевого тумана, влаги, пыли, агрессивных сред, вибрации, повышенной температуры.

Для выдачи сигналов срабатывания по зонам с помощью реле используется встроенный блок релейного расширителя (БРР). Релейной зоной называется отрезок длины чувствительного элемента, программно-привязанного к определённому реле. При обнаружении пожара на участке ЧЭ, который входит в диапазон дальности от начала до конца зоны, срабатывает реле, привязанное к этой зоне.

Например, при соответствующей настройке, при пожаре [0–12] м срабатывает реле зоны 1, при пожаре [304–360] м срабатывает реле зоны 2, при пожаре [200–312] м срабатывает реле зоны 3, и т.д. Количество реле (зон) 32. Зоны могут перекрываться по длине, могут совпадать, могут быть установлены с разрывом по дальности. Минимальное значение дальности зоны 4 метра, максимальное – 8000 м. Начало/конец зоны в метрах кратно 4.

В дежурном состоянии контакты реле зоны разомкнуты, при сработке контакты реле замыкаются. В состав БРР так же входят реле «Неисправность» и «Пожар общий». В дежурном состоянии контакты реле замкнуты, при выработке извещения контакты реле размыкаются. Блок релейного расширителя размещён в одном корпусе с блоком обработки (БО) и является его составной частью. Программирование реле производится органами управления, расположенными на лицевой панели Блока Обработки ВЬЮНА.

Преимущества:
контроль температуры осуществляется через каждые 4 м по всей длине кабеля при длине чувствительного элемента от 16 м до 4000 м (от 4 до 1000 зон контроля);
определение и индикация дистанции в метрах до пожара;
определение и индикация нескольких зон, в которых произошел пожар;
настраивается как максимальный, дифференциальный или максимально-дифференциальный тепловой пожарный извещатель непосредственно на объекте;
настраивается на температурный класс непосредственно на объекте;
привязка релейных выходов к зонам обнаружения осуществляется непосредственно на объекте;
выдача извещений «Дежурный режим», «Пожар», «Неисправность»;
- контроль исправности чувствительного элемента;
- простая и быстрая установка оптоволоконного кабеля;
- простое обслуживание чувствительного элемента;
- устойчивость чувствительного элемента к теплу, холоду, влажности, коррозии, механическим воздействиям, агрессивным средам;
- абсолютная устойчивость чувствительного элемента к электромагнитным помехам;
- сохранение работоспособности после выдачи извещений «Пожар»;
- многократное обнаружение пожаров.

Технические характеристики:
Обеспечиваемые температурные классы:
-чувствительный элемент с кабелем ЧЭ-1 Елань-нг(А)LS-1М6-2,7-ПВХ A1,A2,A3,B,A1R,A2R,A3R,BR,R
Количество каналов 1
Длина зоны контроля, м 4,0
Длина линейного чувствительного элемента, м
-максимальное 4000
-минимальное 16
Количество зон контроля
-максимальное 1000
-минимальное 4
Мощность лазерного излучения, мВт, не более 10
Питание от источника постоянного тока Напряжение питания блока обработки, В 10 – 29
Потребляемая мощность, Вт, не более 14
Диапазон рабочих температур, °C
Блок обработки (БО) +10…+50
Чувствительный элемент ЧЭ-1 -40…+70
Степень защиты оболочкой (БО) IP54
Материал оболочки ABS-пластик
Допустимая жёсткость электромагнитной обстановки
Блок обработки II класс
Чувствительный элемент ЧЭ-1 IV класс
Габариты блока обработки (ШхВхГ), мм, не более 350 х 500 х 190
Масса блока обработки, кг, не более 6,0
